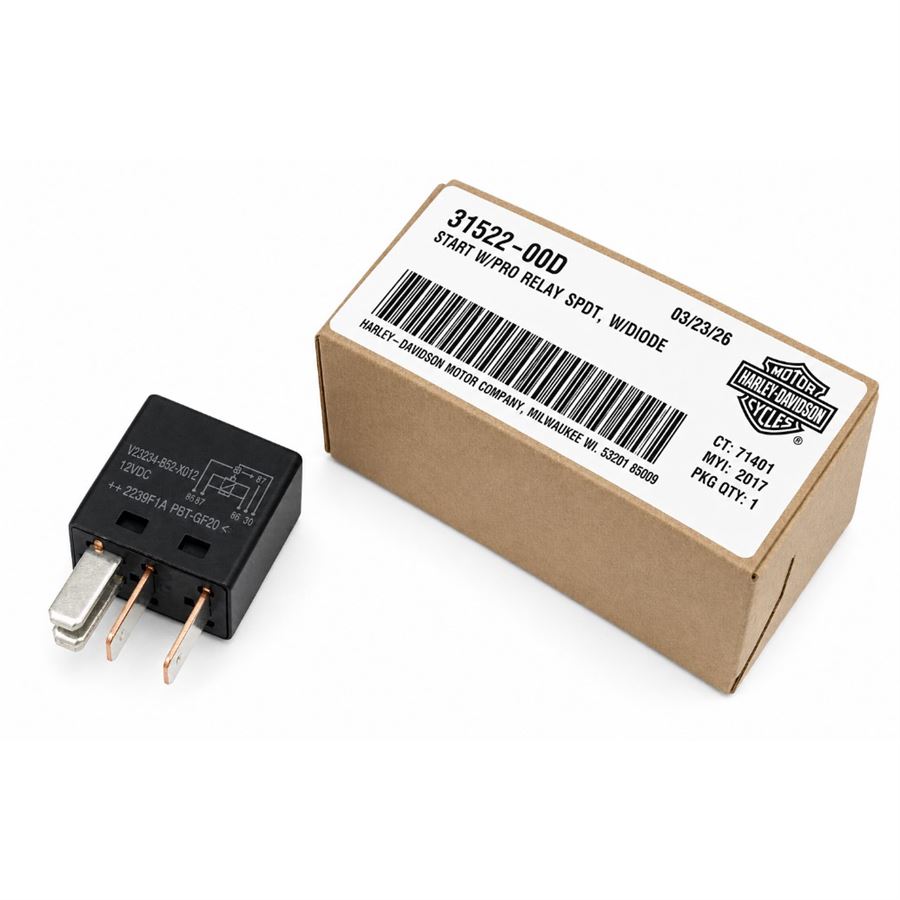

Harley-Davidson Micro Starter Relay – 31522-00D
Krátký popis
Startovací relé (Micro Relay SPDT s diodou). Určeno pro elektrické startovací systémy Twin Cam motorů. Redukuje proud skrz startovací tlačítko – zabraňuje jeho přehřátí. 12V systém. Kompaktní rozměry – ideální i pro custom projekty.
Technické údaje:
Typ: Micro Relay SPDT (Single Pole Double Throw) s vestavěnou diodou;
Napětí: 12 Volt;
Proud: 15 Ampér;
Funkce: Startovací relé – snižuje proud skrz startovací tlačítko;
Dioda: Vestavěná – potlačuje transientní napěťové špičky;
Těsnění: Plně potěné – vodotěsné;
Rozměry: cca 22 × 14 × 25 mm (7/8" × 9/16" × 1");
Vývody: 5-pin konektor.
Kompatibilita s Harley-Davidson Twin Cam (2000–2007):
TOURING modely:
FLHR Road King – 2000–2006; FLHT Electra Glide – 2000–2006; FLHTC Electra Glide Classic – 2000–2006; FLHX Street Glide – 2006+; FLTR Road Glide – 2002–2006; FLHTP Road King Police – 2000–2006.
SOFTAIL modely:
FXST Softail Standard – 2000–2007; FLST Heritage – 2000–2007; FLSTF Fat Boy – 2000–2007; FLSTC Heritage Classic – 2000–2007; FLSTN Softail Deluxe – 2005–2007; FXCW Rocker – 2008 (některé); FXCWC Rocker C – 2008 (některé).
DYNA modely:
FXD Super Glide – 2000–2007; FXDL Low Rider – 2000–2007; FXDB Street Bob – 2006–2007; FXDWG Wide Glide – 2000–2007; FXDS Convertible – 2000–2001; FXDSE CVO Super Glide – 2005–2007.
V-ROD modely:
VRSC V-Rod – 2002–2006; VRSCAW Night Rod – 2006–2007; VRSCDX Street Rod – 2006–2007.
BUELL modely:
XB9/XB12 série – 2003–2010 (některé varianty).
Poznámka: Relé 31522-00D se může také používat na modelech 1980–1999, pokud se použije konektor z roku 2000 a později.
Funkce:
Redukuje proud skrz startovací tlačítko – zabraňuje přetížení a přehřátí součástky. Vestavěná dioda potlačuje napěťové špičky při přepínání relé. Zvyšuje životnost startovacího tlačítka a systému.
Poznámka:
Micro relé je poloviční velikosti oproti tradičním typů relé – ideální pro custom projekty s omezeným místem. Výměna se doporučuje, pokud startér nefunguje správně nebo relé vydávají zvuk.
